全焊接球阀

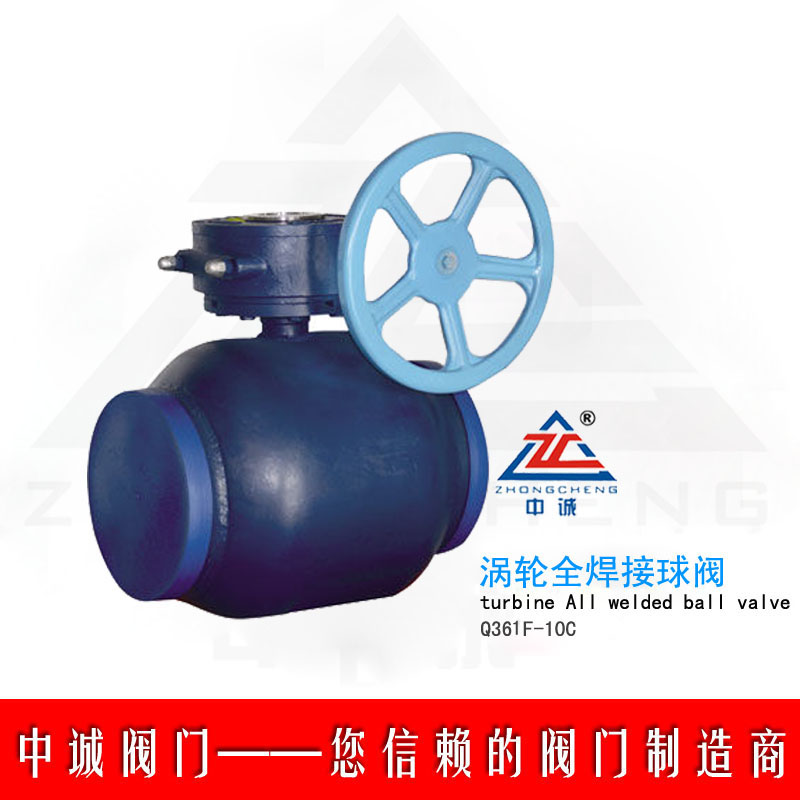

Q361F-16全焊接球阀
产品简介:
Q361F-16全焊接球阀
产品详细信息:

一、q361f全焊接球阀简介:

q361f全焊接球阀全焊接球阀在各个领域使用都非常广泛,其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的,全焊接球阀使用寿命远远大于铸钢球阀,全焊接球阀广泛应用于城市燃气、城市供 热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀可以直埋于地下,不用建高大阀门井减少工程造价,同时也可以避免操作阀门时造成人员的伤害,全焊接球阀能长期可靠运行使用, 在阀门正常操作使用的情况下,质保期20 年。

二、q361f全焊接球阀的主要特点:

1、阀体结构整体式焊接,不会有外部泄漏现象。
2、阀座由ptfe密封环及弹簧组成对压力和温度的变化适应能力强,在使用范围内不会产生任何泄漏。
3、阀杆的防渗漏结构、阀杆底部有1个ptfe自封密封垫和1个o型密封圈,上面有2个o型密封圈、两个ptfe密封垫组成,确保无泄露。
4、阀体材料与管道材质相同,不会出现应力不匀,也不会由于地震及车辆经过地面时而挤压变形。
5、阀体轻且易于保温。
6、直埋式球阀可以直接埋于地下,不用建高大阀门井,只需地面上设置小型浅井,大大节省施工费用及工程时间。
7、可根据管道的施工及设计要求调整阀体的长短和阀杆高度。
8、球体的加工精度非常精密操作轻便,无不良干涉。
9、有焊接和法兰两种连接方式。
10、操作方式:手柄,齿轮(垂直/水平)
11、在阀门正常操作使用的情况下,质保期20年。

三、产品执行标准:

产品规范

设计规范

结构长度

连接法兰

试验 与检验

gb/t12237

gb/t15188.1

gb/t12224

gb/t13927

api6d

asme/ans b16.10

asme/sns b16.25

api 598

四、主要性能规范:

公称压力

1.6 mpa

2.5 mpa

4.0 mpa

6.4 mpa

10.0 mpa

150 lb

300 lb

600 lb

强度试验

2.4 mpa

3.75 mpa

6.0 mpa

9.5 mpa

15.0 mpa

3.1 mpa

7.5 mpa

15.0 mpa

水密封试验

1.76mpa

2.75 mpa

4.4 mpa

7.04 mpa

11.0 mpa

2.2 mpa

5.5? mpa

11.0 mpa

气密封试验

0.6mpa

五、主要零部件材料:

名称

碳钢

cf8类

cf8m

cf3m

阀体

碳钢

a351-cf3

a351-cf8m

a351-cf3m

球阀

a351-cf8

a351-cf3

a351-cf8m

a351-cf3m

阀杆

2cr13

a182-f304l

a182-f316

a182-316l

阀座

rtfe

rtfe

rtfe

rtfe

o形圈

全氟橡胶

全氟橡胶

全氟橡胶

全氟橡胶
