技术规范
| 设计依据 | GB标准 | ANSI标准 |
| 设计标准 | GB/12237 | ANSIB16.34 |
| 连接尺寸 | GB/9113、JB/T79 | ANSIB16.5 |
| 试验和检验 | JB/T9002 | API598 |
※注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
主要零件材质表
| 序号 | 零件名称 | 材质 |
| 1 | 接头 | 不锈钢 CF8、CF8M |
| 2 | 阀座 | PTFE |
| 3 | 球体 | 不锈钢 304、316 |
| 4 | 垫片 | PTFE |
| 5 | 阀体 | 不锈钢 CF8、CF8M |
| 6 | 螺栓 | 不锈钢 304 |
| 7 | 阀杆 | 不锈钢 304、316 |
| 8 | 垫片 | PTFE |
| 9 | 填料 | PTFE |
| 10 | 压盖 | 不锈钢 304、316 |
| 11 | 连接支架 | 不锈钢 CF8 |
| 12 | 连接套 | 不锈钢 304 |
| 13 | 螺栓 | 不锈钢 304 |
| 14 | 气动装置 |

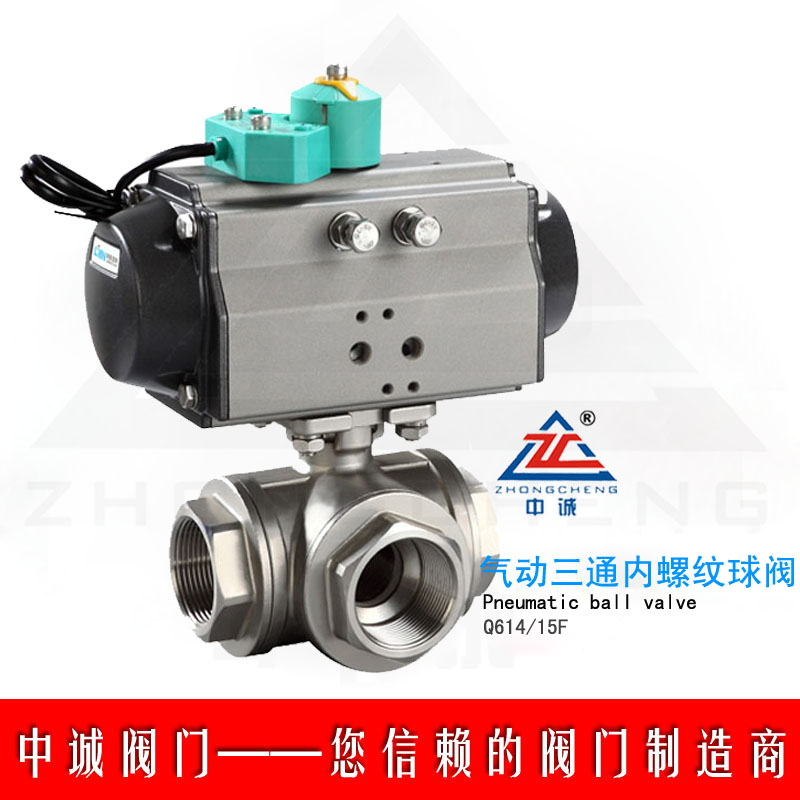

主要外形及连接尺寸 Q61(4、5)(F、N、P)-16-64
| 通径 | 外形连接尺寸 | 执行器型号 | ||||||||
| DN | in | d | G | L | L0 | L1 | L2 | H | S | |
| 15 | 1/2 | 10 | 1/2″ | 68 | 34 | 140/178 | 62/75 | 130/136 | 26 | GTD52/GTE65 |
| 20 | 3/4 | 15 | 3/4″ | 78 | 39 | 140/178 | 62/75 | 135/141 | 32 | GTD52/GTE65 |
| 25 | 1 | 20 | 1″ | 86 | 43 | 140/214 | 62/91 | 139/173 | 38 | GTD52/GTE80 |
| 32 | 11/4 | 25 | 11/4″ | 111 | 55.5 | 164/214 | 75/91 | 158/186 | 49 | GTD65/GTE80 |
| 40 | 11/2 | 32 | 11/2″ | 126 | 63 | 164/246 | 75/101 | 165/203 | 56 | GTD65/GTE90 |
| 50 | 2 | 38 | 2″ | 143 | 71.5 | 190/295 | 91/112 | 202/228 | 70 | GTD80/GTE100 |
| 65 | 21/2 | |||||||||
| 80 | 3 | |||||||||
※注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
※注:数据 XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
※注:*根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。
